가스산업기사 이론정리(고압밸브, 충전용기, 안전장치, 용기밸브, 용접용기동판두께 산출식)

가스산업기사 자격증 취득을 향해!!



가스배관 허용응력 및 스케줄 번호

1. 허용응력 S(kg/㎟) = 인장강도(kg/㎟) / 안전률

2. 스케줄 번호 Sch No = 10*(P/S)



밸브

1. 고압밸브의 특징

1. 주조품보다 단조품을 이용하여 제조
2. 밸브시트는 내식성과 경도가 높은재료를 사용
3. 밸브시트는 교체할 수 있도록 한다.
4. 기밀 유지를 위해 스핀들에 패킹이 사용

2. 밸브의 종류

1. 게이트 밸브 : 구조상 퇴적물이 체류하지 않음, 유체의 차단을 주목적으로 일반 배관용으로 가장 많이 사용

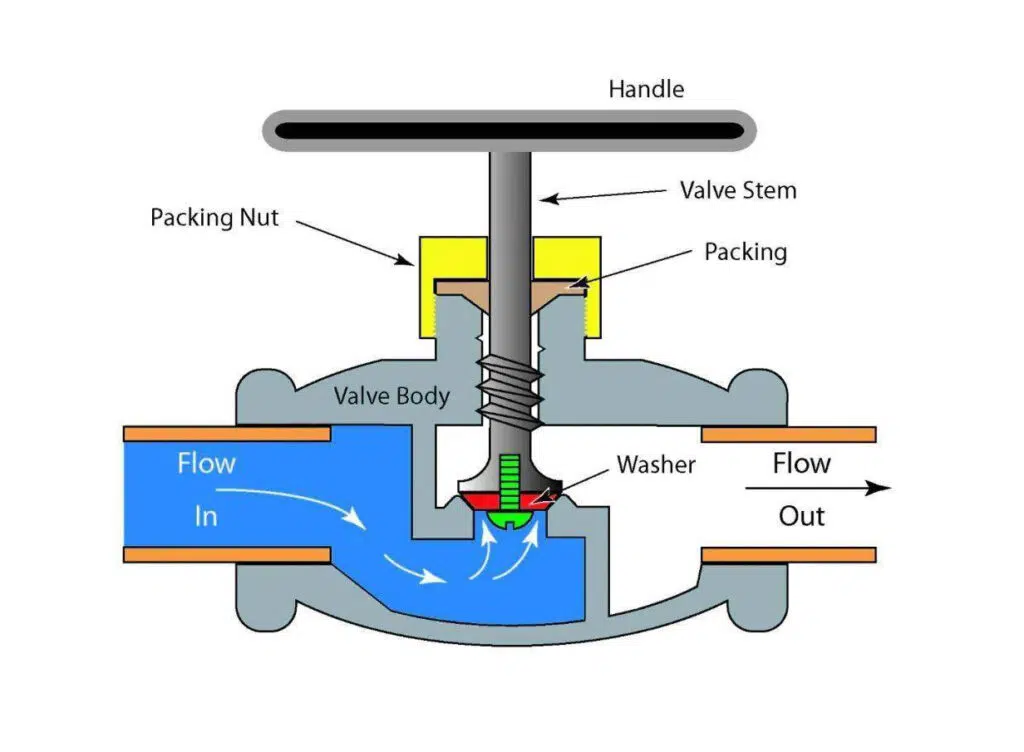

2. 글로브밸브 : 스톱밸브라고도 함, 구조상 유량조절용으로 사용되는 밸브
3. 버터플라이밸브 : 나비형 밸브로 원통형의 몸체 속에서 밸브 스템을 축으로 하여 원관이 회전함으로써 개폐를 행하는 밸브

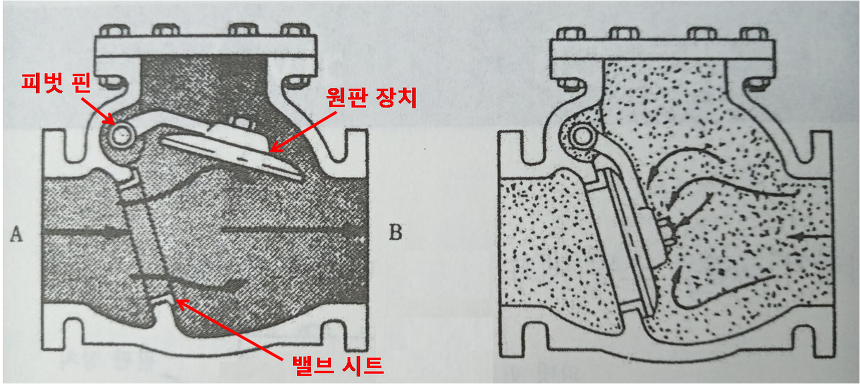

4. 체크밸브 : 유체를 한 방향으로 유동, 유체의 역류를 방지하기 위해 사용하는 밸브

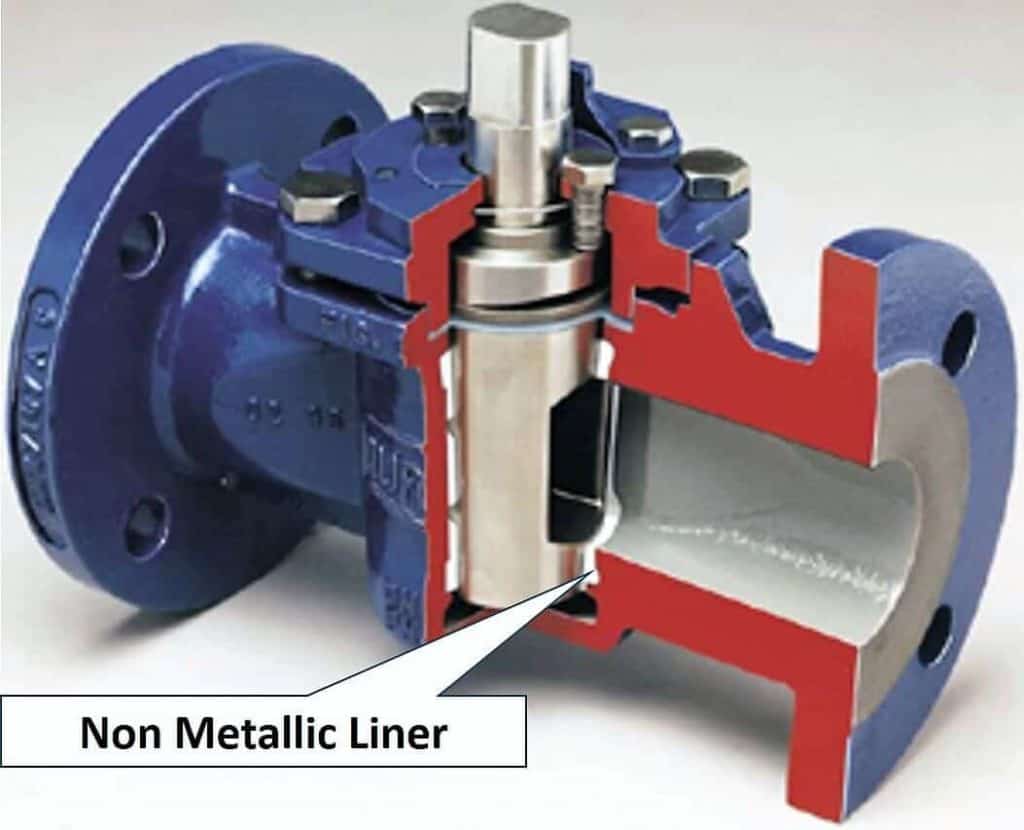

5. 플러그밸브 : 중.고압용, 개폐가 신속하고 가스관 중의 불순물에 따라 차단효과가 불량해짐

게이트밸브, 글로브밸브, 버터플라이밸브

체크밸브, 플러그밸브





---



★ 충전 용기 안전장치 ★

1. 스프링식 안전밸브

 일반적으로 가장 널리 사용 >>LPG용기



2. 가용전식 안전밸브

 용기 내 온도가 규정온도 이상이면 녹아 용기 내 전체가스 배출 >> 염소, 아세틸렌, 산화에틸렌 용기



3. 파열판식 안전밸브

얇은 박판 주위를 홀더로 공정하여 보호하는 장치에 설치, 구조가 간단하며 취급.점검이 용이 >> 산소, 수소, 질소, 액화이산화탄소



4. 초저온 용기

 스프링식+파열판식의 2중 안전밸브



스프링 LPG,  가용전 염아산(에), 파열판 산수질이



---





★ 열팽창에 의한 신축길이 계산



△L = L*a*△t

△L : 관의 신축길이(mm), L : 관의 길이(mm),

a : 선팽창계수(강관 : 1.2*10^-5/℃), △t : 온도차( ℃)





---





용기 구분

1. 용접 용기(계목 용기)

• 주로 압력이 낮은 가스, 액화가스 충전
• LPG, NH3, C2H2, C2H4 등
• 용접용기의 두께공차 : 평균값의 20% 이하일 것

2. 이음매 없는 용기(무계목 용기)

 주로 압력이 높은 가스, 압축가스, 초저온 액화가스 등을 충전



용기 밸브

1. 충전구 형식에 의한 분류

1. A형 : 충전구가 숫나사
2. B형 : 충전구가 암나사
3. C형 : 충전구에 나사가 없는 것

2. 충전구 나사형식에 의한 분류

1. 왼나사 : 가연성 가스 용기(단, 액화암모니아, 액화브롬화메탄은 오른나사)
2. 오른나사 : 가연성 가스 외의 용기



★ 용접 용기 동판 두께 산출식 ★



t = (PD / (2Sn-1.2P))+C



t : 두께(mm),  P : 최고충전압력(MPa)

D : 내경(mm), S : 재료의 허용응력(N/㎟)=인장강도*1/4

n : 용접 효율,  C : 부식 여유 수치(mm)
