가스산업기사 실기 작업형 2024년 4회 오답노트 (SDR에 따른 최고사용압력 표)

가스산업기사 자격증 취득을 향해!!



1. 다음 물음에 답하시오

출처 : http://polytec.co.kr/



가. 위 밸브의 목적을 쓰시오.

나. 이 밸브에는 "이것"의 부착 여부에 따라 짧은 몸통형과 긴 몸통형으로 구분한다. "이것"의 명칭은?



답

가 : 개폐

나 : 퍼지관



*추가

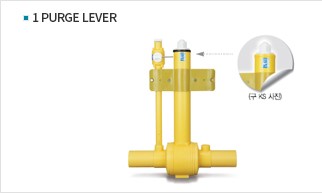

 도시가스 지하배관용 PE볼밸브, 왼쪽 짧은 것은 표준일반, 오른쪽은 PE밸브 1-PURGE





2. 다음 동영상의 설비를 보고 괄호 안에 알맞은 말을 쓰시오.





가. 퓨즈콕은 가스유로를 [  가  ]로 개폐하고, [  나  ]가 부착된 것으로서 배관과 호스, 호스와 호스, 배관과 배관, 또는 배관과 커플러를 연결하는 구조로 한다.

나. 콕의 핸들 등을 회전하여 조작하는 것은 핸들의 회전 각도를 90º나 180º로 규제하는 [  다  ]를 갖추어야 한다.

다. 완전히 열었을 때의 핸들의 방향은 유로의 방향과 [  라  ]인 것으로 하고, 볼 또는 플러그의 구멍과 유로와는 어긋나지 않는 것으로 한다.

라. 콕은 닫힌 상태에서 [  마  ]이 없이는 열리지 않는 구조로 한다. 다만 업무용 대형 연소기용 노즐콕은 그러지 않을 수 있다.





답.

가 : 볼

나 : 과류차단 안전기구

다 : 스토퍼

라 : 평행

마 : 예비적동작





3. 안전장치 이름을 쓰시오.



답

스프링식 안전밸브





4. 배관의 부식 방지를 위한 전위 상태는 다음 중 어느 하나의 기준에 적합하게 설치.유지한다. 각 질문에 답하시오.



가. 배관의 부식 방지를 위한 전위 상태의 방식전위 하한값은 전기철도 등의 간섭 영향을 받는 곳을 제외하고는 포화황산동 기준전극으로 얼마 이상이 되도록 하는가?

나. 황산염환원박테리아가 번식하는 토양에서는 얼마 이하여야 하는가?



답.

가 : -2.5V

나 : -0.95V



전기방식전류가 흐르는 상태에서 토양에 있는 배관의 방식전위 이론정리

728x90

https://real-yong.tistory.com/396

가스산업기사 이론정리(희생양극법, 외부전원법, 배류법, 비파괴검사)





5. 가스PE관 융착이음 방법 3가지를 쓰시오.



답

맞대기 융착이음, 새들 융착이음, 소켓 융착이음





6. 다음 용기를 보고 물음에 답하시오.

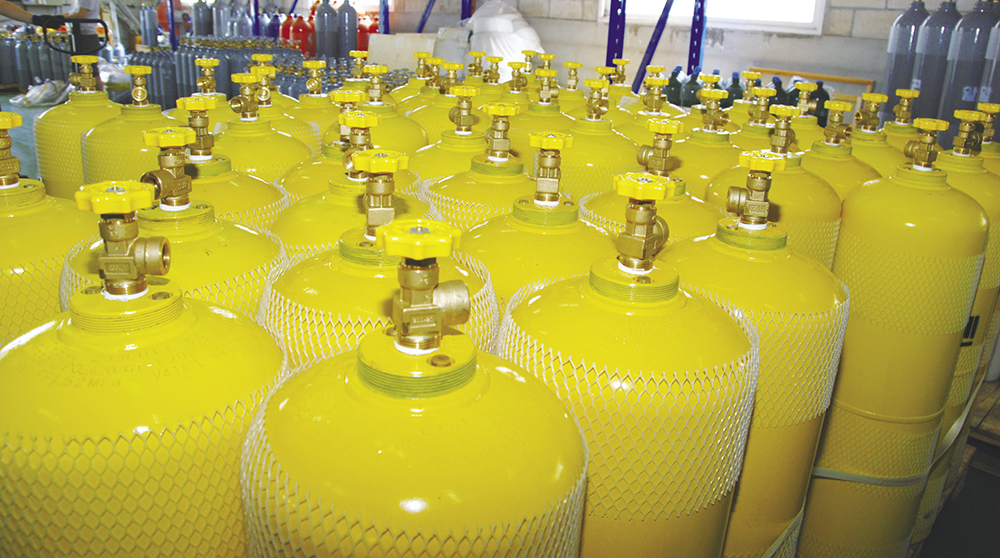

출처 : https://www.gasnews.com/news/articleView.html?idxno=92171



가 : 이 용기의 최고충전압력 정의를 쓰시오.

나 : 이 용기의 기밀시험압력을 쓰시오.

다 : 이 용기의 내압시험압력을 쓰시오.

라 : 내력비의 정의를 쓰시오.



답

가 : 15℃에서 용기에 충전할 수 있는 가스의 압력 중 최고압력

나 : 최고충전압력의 1.8배(FP*1.8)

다 : 최고충전압력의 3배(FP*3)

라 : 내력과 인장강도의 비



용기도색에 관한 이론정리

https://real-yong.tistory.com/398

가스산업기사 이론정리(용기재검사기간, 부속품, 일반가스 용기도색, 시험지법)



아세틸렌 시험압력에 관한 이론정리

https://real-yong.tistory.com/392

가스산업기사 이론정리(내압시험, 기밀시험, 정압기 분해점검, 배관관경, 월사용예정량산정공식









7. 각 물음에 답하시오.



가. LPG충전소에 설치된 충전기의 호스 끝에 설치하는 장치의 목적을 쓰시오.

나. LPG충전소에 설치된 충전기 호스 중간에 설치하는 장치의 목적을 쓰시오.



답

가 : 정전기 제거

나 : 호스에 과도한 인장력이 작용했을 때 분리되는 기능



*추가

가 : 정전기 제거장치

나 : 세이프티 커플링





8. 다음 설비 명칭과 설치 위치를 쓰시오.

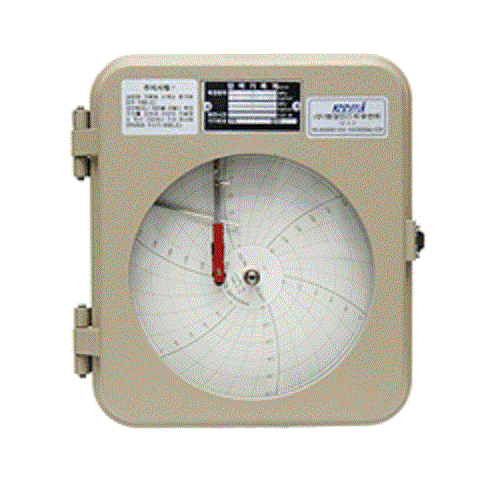

출처 : https://is77.co.kr/product/%EC%9E%90%EA%B8%B0%EC%95%95%EB%A0%A5%EA%B8%B0%EB%A1%9D%EA%B3%84-5531/2377/



답

명칭 : 자기압력기록계

설치 위치 : 정압기 출구에 설치



*추가

압력 변화를 연속적으로 감시하고 기록하는 장치.





9. 가스용 PE밸브의 상당압력등급(SDR)값에 따른 최고사용압력을 쓰시오.



가. 상당 SDR 11 이하

나. 상당 SDR 17 이하

다. 상당 SDR 21 이하



답

가 : 0.4MPa

나 : 0.25MPa

다 : 0.2MPa



*추가

PE밸브의 상당압력등급(SDR)에 따른 최고사용압력 표

상당 SDR	압력(MPa)
11 이하	0.4
17 이하	0.25
21이하	0.2





10. 다음 방폭구조 종류와 정의를 각각 쓰시오.



EX p II T4



답

종류 : 압력 방폭구조

정의 : 용기 내부에 보호가스를 압입하여 내부압력을 유지함으로써 가연성 가스가 용기 내부로 유입되지 않도록 한 구조



방폭구조에 관한 이론정리

https://real-yong.tistory.com/394

가스산업기사 이론 정리(안전간격, BLEVE, 폭굉, 폭연, 방폭구조, 폭발등급, 발화도 범위)
