가스산업기사 실기 작업형 2024년 1회 오답노트

가스산업기사 자격증 취득을 향해!!



1. 다음 방폭구조 2가지를 쓰시오



Ex dib



답

1. 내압방폭구조(d)

2. 본질안전 방폭구조(ib)



방폭구조에 관한 이론정리

https://real-yong.tistory.com/394

가스산업기사 이론 정리(안전간격, BLEVE, 폭굉, 폭연, 방폭구조, 폭발등급, 발화도 범위)





2. 액화가스 저장탱크가 설치된 장소이다. 표시된 다음의 기능과 이것의 평상시 개방여부를 쓰시오.



출처 : https://blog.naver.com/hkpro/222671457241



답

기능 : 방류둑 내부의 고인 물을 외부로 배출

평상시 : 닫혀있을 것





3. 다음 안전장치의 이름을 쓰시오.

출처 : https://www.sanupin-news.kr/news/articleView.html?idxno=1325



답

스프링식 안전밸브

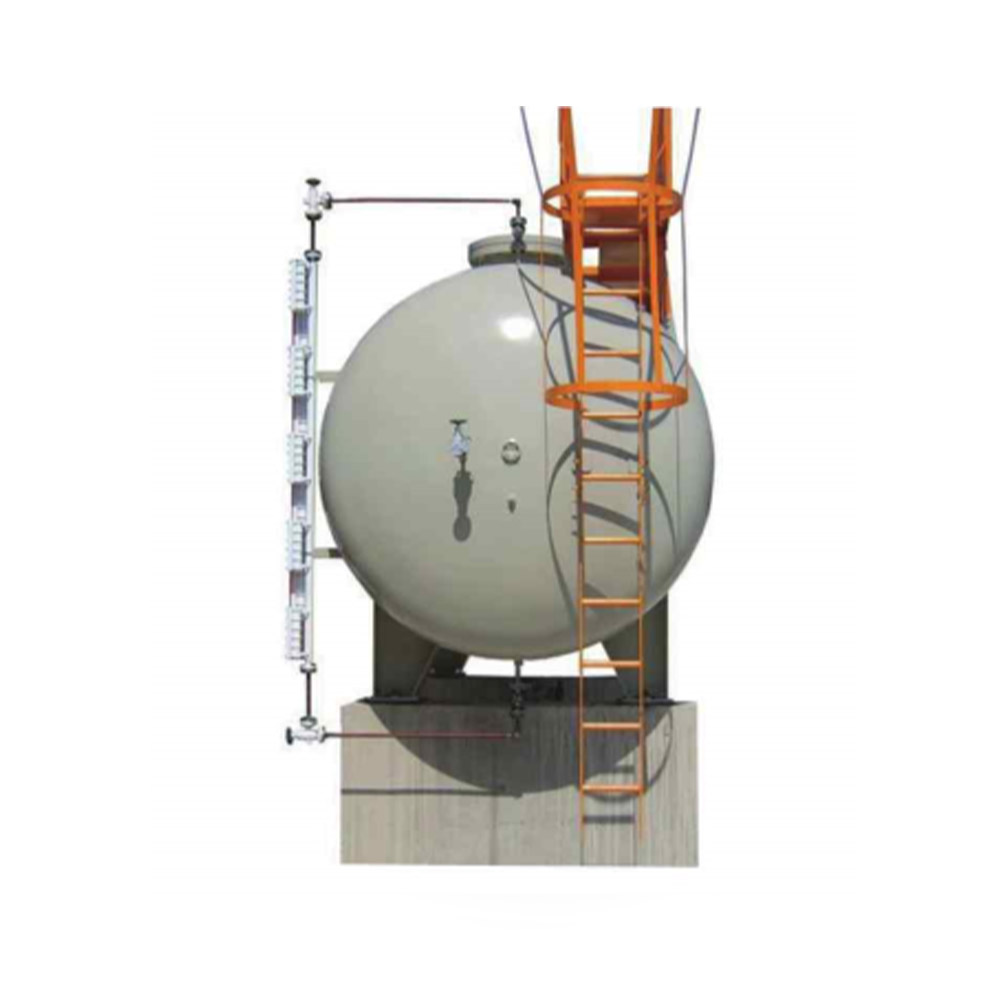

4. LPG저장탱크의 유리액면계 상하에 설치된 밸브는 어떤 형식인지 쓰시오.



출처 : https://gurbong.com/product/%EC%95%A1%EB%A9%B4%EA%B3%84-%ED%81%B4%EB%A7%81%EA%B1%B0%ED%83%80%EC%9E%85/



답

수동식 및 자동식





5. 액화석유가스충전소의 사무실에는 긴급차단 밸브가 설치되어 있다. 이 긴급차단장치의 조작기구와 LPG저장탱크와의 이격거리 기준을 쓰시오.



답

5m





6. 다음 물음에 답하시오.



가. 용기보관실은 그 외면으로부터 화기를 취급하는 장소와 얼마 이상의 우회거리를 두어야 하는가?

나. 누출된 가스가 사무실로 유입되지 않기 위해 LPG용기 보관실의 면적은 얼마 이상으로 해야 하는가?



답

가 : 2m

나 : 19㎡이상





7. 도시가스를 사용하는 연소기구에서 공기량이 부족할 경우 불꽃의 끝이 적황색으로 되어 연소하는 현상은 무엇인가?



답

옐로 팁(Yellow Tip), 황염



연소기구 이상 현상에 관한 이론정리

https://real-yong.tistory.com/407

가스산업기사 이론정리 (배관설비, 유량계산, 연소기구, 웨버지수, 연소기구 이상현상)





8. 각 물음에 답하시오.



가. 고압인 가스공급시설은 통로.공지등으로 구획된 안전구역 안에 설치하되 그 안전구역의 면적은 몇 ㎡미만으로 하는가?

나. 안전구역 안의 고압인 가스공급시설은 그 외면으로부터 다른 안전구역 안에 있는 고압인 가스공급시설의 외면까지 몇 m이상의 우회거리를 유지하는가?

다. 가스 도매사업 제조소 및 공급소의 지상에 노출하여 설치하는 배관은 학교, 유치원과 몇 m이상의 수평거리를 유지하는가?

라. 제조소 및 공급소에 설치하는 가스(저압의 것으로 지면에 체류할 우려가 없는 것은 제외)가 통하는 가스공급시설(배관제외)은 그 외면으로부터 화기(설비 안의 것 제외)를 취급하는 장소까지 몇m이상의 우회거리를 유지하는가?



답

가 : 20000 ㎡이상

나 : 30m이상

다 : 30m이상

라 : 8m



728x90

*추가

가스 도매사업 제조소 외면과 1종 보호시설까지 30m이상 거리 유지해야함

가스 도매사업 제조소 외면과 2종 보호시설까지 10m이상 거리 유지해야함

가스 설비와 화기 취급 장소 사이 8m이상 거리 유지



보호시설에 관한 이론정리

https://real-yong.tistory.com/388

가스산업기사 이론정리(저장능력, 보호시설, 방류둑)

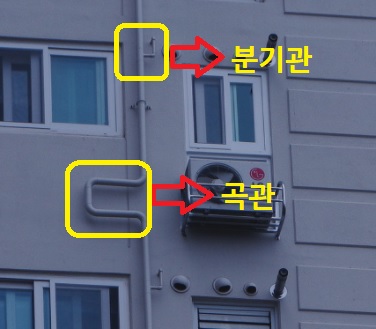

9. 다음 배관(곡관)의 기능을 쓰시오.



출처 : https://kara1529.tistory.com/entry/%EA%B0%80%EC%8A%A4%EB%B0%B0%EA%B4%80-%EC%8B%A0%EC%B6%95%ED%9D%A1%EC%88%98%EC%A1%B0%EC%B9%98-%EA%B8%B0%EC%A4%80#google_vignette



답

온도 상승으로 인한 배관의 신축 흡수
