가스산업기사 실기 작업형 2023년 1회 오답노트

가스산업기사 자격증 취득을 향해!!



1. 매설된 도시가스 배관의 누설을 탐지하는 차량으로 이곳에서 사용하는 가스누출검지기의 원리를 쓰시오.



출처 : https://www.gasnews.com/news/articleView.html?idxno=58499



답

운반체 가스 내의 유기화합물을 수소불꽃에너지로 이온화하여 이온전류를 측정

(수소불꽃이온화검출기 FID)

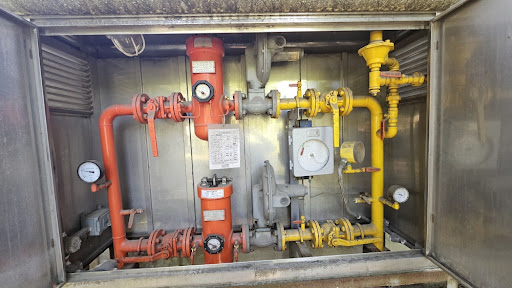

2. 도시가스 정압기실에서 정압기 전단 및 후단에 설치되는 안전장치 명칭을 쓰시오.

출처 http://swwc.or.kr/?p=14&viewMode=view&reqIdx=2024052117



답

1. 전단 : 긴급차단장치

2. 후단 : 정압기 안전밸브





3. 도시가스 배관에서 관지름 20mm 배관의 길이가 200m 일 때 배관 고정장치는 몇 개를 설치하여야 하는가?



답

100개

728x90

풀이과정

관지름 20mm이므로 배관 고정장치는 2m마다 설치

200/2 = 100개



배관 고정부착 이론정리

https://real-yong.tistory.com/391

가스산업기사 이론정리(배관고정부착, 가스계량기 거리, 가스도매사업 사업소경계와의 거리)







4. 공업용 용기 색에 따른 충전하는 가스 명칭을 순서대로 쓰시오.



(1) : 황색

(2) : 녹색

(3) : 청색

(4) : 주황색



답

(1) : 아세틸렌

(2) : 산소

(3) : 이산화탄소

(4) : 수소

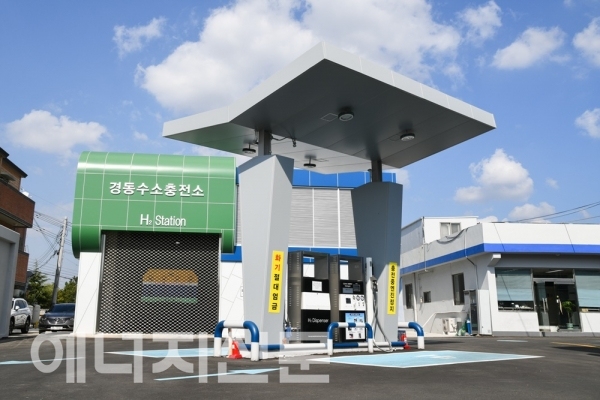

5. 수소 충전소 지붕이 V자형태인 이유를 쓰시오.



출처 : https://www.energy-news.co.kr/news/articleView.html?idxno=92606



답

수소가 누출이 되면 공기보다 가벼워 지붕에 체류하게 되는데, V자 형태로 지붕을 만들어 수소가 체류하지 않도록 하기 위해





6. 도시가스 매설배관의 전기방식 중 희생양극법 및 외부전원법의 경우 전위측정용 터미널(TB)설치 간격은 얼마인가?



답

희생양극법 : 300m 이내

외부전원법 : 500m 이내



전기방식법에 관한 이론정리

https://real-yong.tistory.com/410

가스산업기사 이론정리 (부식, 전기방식법, 부식억제법, 정전기)





7. 가스배관 매설 시 최고사용압력에 따른 보호포 색상을 각각 쓰시오.



출처 : https://m.bgnara.com/product/%EA%B2%BD%EA%B3%A0%EC%8B%9C%ED%8A%B8%EB%B3%B4%ED%98%B8%ED%8F%AC/240/



답

1. 저압 : 황색

2. 중압 이상 : 적색

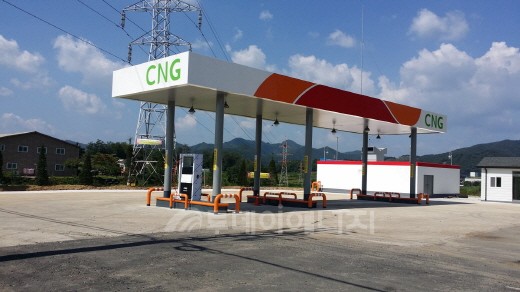

8. 압축도시가스 자동차 충전소이다. 괄호 안에 알맞은 숫자를 쓰시오.

출처 : https://www.todayenergy.kr/news/articleView.html?idxno=95850



충전설비는 고압전선까지의 수평거리 [  가  ]m, 저압전선까지 [  나  ]m이상의 거리를 유지한다.



답

가 : 5

나 : 1





9. 맞대기 융착이음 시 PE관의 두께가 30mm일 때 비드폭의 최소치와 최대치를 각각 구하시오.



답

1. 최소치 : 18mm

2. 최대치 : 27.5mm



풀이과정

1. 최소치 = 3+0.5t = 3+0.5*30 = 18mm

2. 최대치 = 5+0.75t = 5+0.75*30 = 27.5mm
