가스산업기사 실기 작업형 2023년 4회 오답노트

가스산업기사 자격증 취득을 향해!!

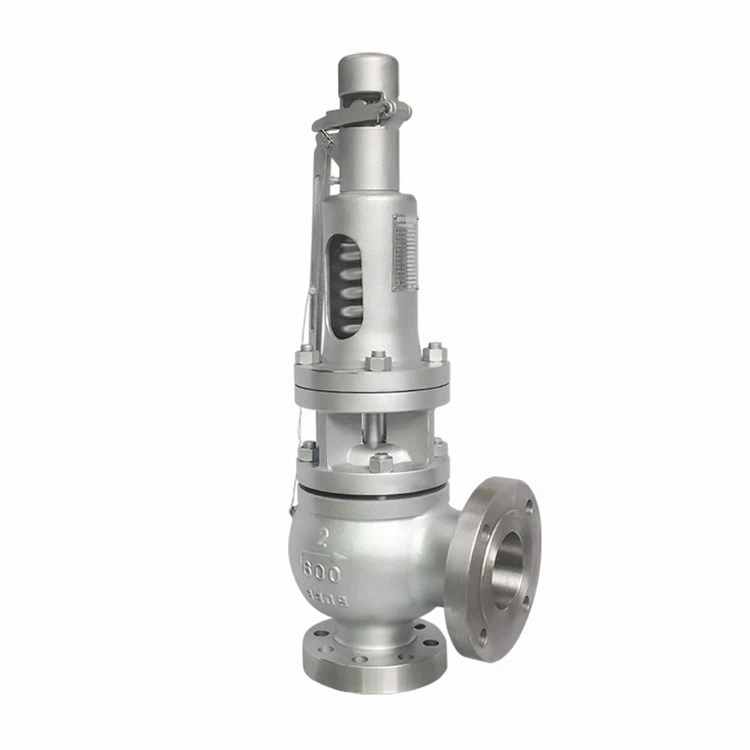

1. 다음 명칭과 기능을 각각 쓰시오.



출처 : https://ko.dagaotech.com/safety-valve/safety-relief-valve/spring-loaded-safety-valve.html



답

명칭 : 스프링식 안전밸브

기능 : 압력 이상 상승 시 압력을 외부로 배출

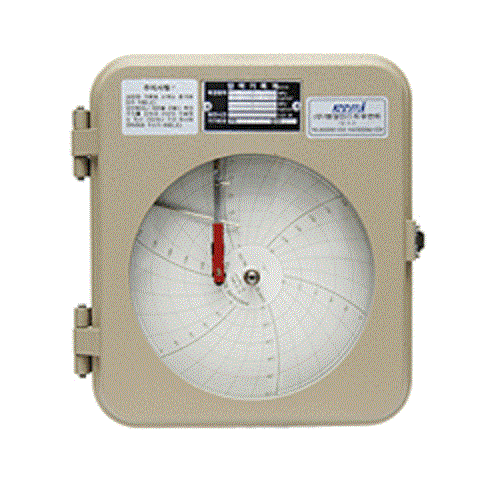

2. 다음 명칭과 설치위치를 각각 쓰시오.







답

명칭 : 자기압력기록계

설치위치 : 정압기 출구

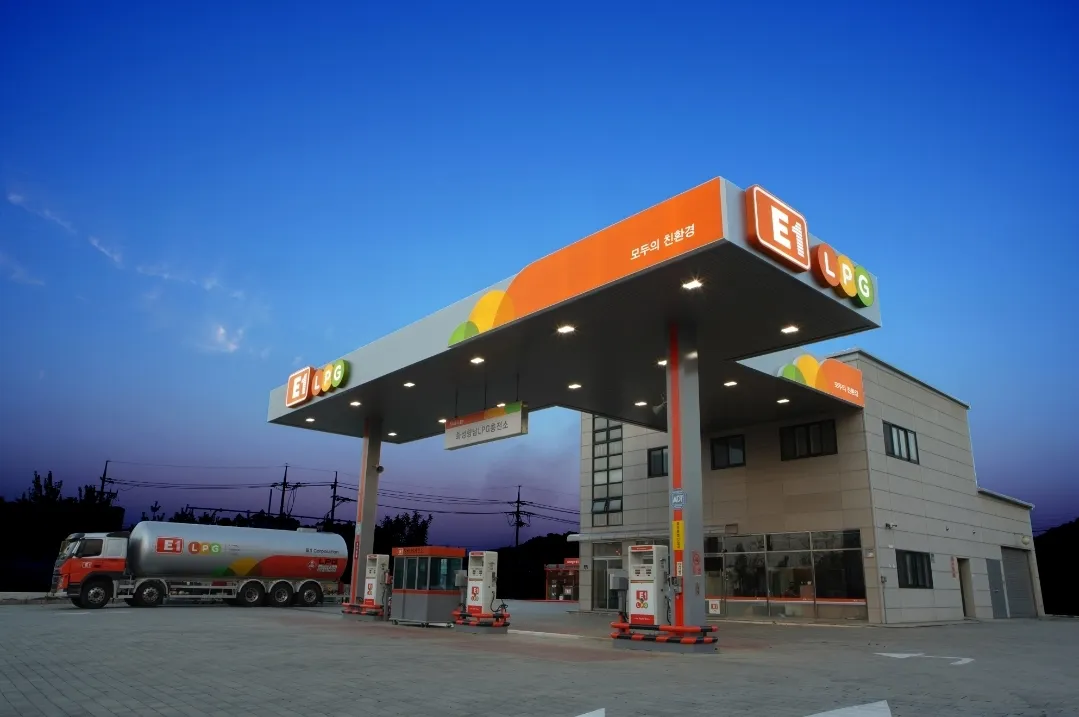

3. 가스충전소

출처 : https://namu.wiki/w/LPG%20%EC%B6%A9%EC%A0%84%EC%86%8C



가. 경계책의 높이를 쓰시오.

나. 화기엄금의 경계표지 수량을 쓰시오.



답

가 : 1.5m

나 : 3개 이상





4. LPG 자동차 충전소에 대한 다음 물음에 답하시오.



가. 충전호스 길이는 얼마인가?

나. 충전호스에 부착하는 가스주입기는 무슨 형태로 하는가?

다. 충전호스에 과도한 [   ]이 작용하였을 때 분리될 수 있도록 세이프티 커플링을 설치한다. 이때 괄호 안에 들어갈 알맞은 말을 쓰시오.



답

가 : 5m이내

나 : 원터치형

다 : 인장력





5. 다음은 고압가스설비에 설치하는 압력계에 대한 기준이다. 괄호 안에 들어갈 알맞은 말을 쓰시오.



가. 고압가스 설비에 설치하는 압력계는 상용압력의 [  가  ]배 이상 [  나  ]배 이하의 최고눈금이 있는 것으로 한다.

나. 충전용 주관의 압력계는 [  다  ]이상, 그 밖의 압력계는 [  라  ]이상 표준이 되는 압력계로 그 기능을 검사한다.



답

가 : 1.5

나 : 2

다 : 매달 1회

라 : 3월에 1회





6. 용기에 각인된 TP250, FP150의 의미를 각각 쓰시오.



답

TP250 : 내압시험압력 250 kgf/㎠

FP150 : 압축가스의 최고충전압력 150 kgf/㎠





7. 다음 보일러 급배기 방식을 쓰시오.



가. 연소용 공기는 옥외에서 취하고 폐가스도 옥외로 배출

나. 하부에 급기구, 상부에 배기통이 설치되어 있는 형식으로 연소용 공기는 실내에서 취하고, 폐가스는 옥외로 배출



답

가 : 강제급배기식 밀폐형 (FF)

나 : 강제배기식 반밀폐형 (FE)

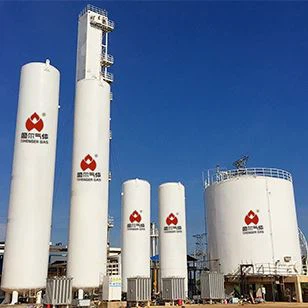

8. 공기액화분리장치에서 즉시 운전을 중지하여 액화산소를 방출하여야 하는 경우 2가지를 쓰시오.



출처 : https://ko.nitrogense.com/cryogenic-nitrogen-plant/air-separation-unit-asu.html



답

1. 액화산소 5L 중 아세틸렌 질량이 5mg이상일 때

2. 액화산소 5L 중 탄화수소 중의 탄소 질량이 500mg이상일 때





9. 각각의 안전밸브 형식을 쓰시오.



(1) LPG용 안전밸브

(2) 황색 도장용기

(3) 녹색 도장용기



답

(1) : 스프링식 안전밸브

(2) : 가용전식 안전밸브

(3) : 파열판식 안전밸브



충전 용기 안전장치 이론정리

https://real-yong.tistory.com/397

가스산업기사 이론정리(고압밸브, 충전용기, 안전장치, 용기밸브, 용접용기동판두께 산출식)

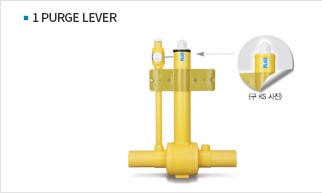

10. 다음 물음에 답하시오.





가. 해당 설비의 명칭을 쓰시오.

나. 사용압력(MPa) 기준을 쓰시오.

다. 사용온도 기준을 쓰시오.

라. SDR이 13일 경우 최고압력을 쓰시오.

마. 개폐용 핸들의 열림 방향을 쓰시오.

바. 사용 방식을 쓰시오.

728x90

답

가 : 가스용 PE밸브

나 : 0.4 MPa이하

다 : -29 ℃이상 38 ℃이하

라 : 0.25MPa

마 : 시계 반대 방향

바 : 지하에 매몰하여 사용



상당압력등급(SDR)에 따른 최고사용압력 문제

https://real-yong.tistory.com/420

가스산업기사 실기 작업형 2024년 4회 오답노트 (SDR에 따른 최고사용압력 표)
