가스산업기사 실기 작업형 대비 이론정리 (LPG충전기,LPG충전시설, 퓨즈콕)

가스산업기사 자격증 취득을 향해!!





LPG충전기



1. LPG충전기의 안전장치



1) 정전기 제거장치

 충전호스 끝부분으로 자동차 가스 주입구와 연결되는 부분, 정전기를 제거하는 역할



2) 세이프티 커플링

충전호스 중간부분, 충전호스에 과도한 인장력이 작용 시 분리되는 안전장치



3) 보호대

• 재질 : 두께12cm이상의 철근콘크리트 또는 강관
• 높이 : 80cm이상(차량 범퍼 높이 이상)
• 두께 : 철근콘크리트 구조 12cm 이상
• 지름 : 강관제 호칭지름 100A 이상

* LPG자동차 충전기는 원터치형이다.

---



LPG충전시설



1. 저장 설비 안전거리

 저장 능력에 따라 사업소 경계까지의 거리가 정해짐

728x90

저장 능력	사업소 경계까지의 거리
10톤 이하	24m
10톤 이상 20톤 이하	27m
20톤 이상 30톤 이하	30m
30톤 이상 40톤 이하	33m
40톤 이상 200톤 이하	36m
200톤 이상	39m





2. 지하 저장 설비

 지하에 저장 설비를 설치하거나 지하 저장 설비 안에 액중펌프를 설치하는 경우, 위 안전 거리에 0.7을 곱한 거리 이상으로 유지해야 한다.



3. 충전 설비 안전 거리

 충전 설비 외면으로부터 사업소 경계까지 24m 이상 안전 거리를 유지해야 한다.



4. 탱크로리 정차 위치 안전 거리

 탱크로리 정차 위치 중심으로부터 사업소 경계까지 24m 이상 안전 거리를 유지해야한다.



5. 충전 설비 및 탱크로리 이입/충전 장소

•  충전 설비 및 탱크로리 이입/충전 장소로부터 도로 경계까지 4m 이상 이격해야한다.
• 허용된 건축물 또는 시설과 직선거리 8m 이상의 거리를 유지할 것

* 허용된 건축물

1. 충전소의 업무를 행하기 위한 사무실, 회의실
2. 충전소의 관계자가 근무하는대기실
3. 용기를 재검사하기 위한 시설
4. 충전소 종사자의 숙소
5. 충전소의 종사자가 이용하기 위한 연면적 100㎡이하의 식당
6. 비상발전기 또는 공구 등을 보관하기 위한 연면적 100㎡이하의 창고
7. 자동차의 세정을 위한 세차시설
8. 충전소에 출입하는 사람을 대상으로 한 소매점, 자동차 전시장, 자동차영업소
9. 1~8의 용도에 제공하는 부분의 연면적의 합은 500㎡를 초과할 수 없다.

6. 식별표지 및 위험표지

• 충전 중 엔진 정지 : 황색 바탕에 흑색 글씨
• 화기엄금 : 백색 바탕에 적색 글씨







---

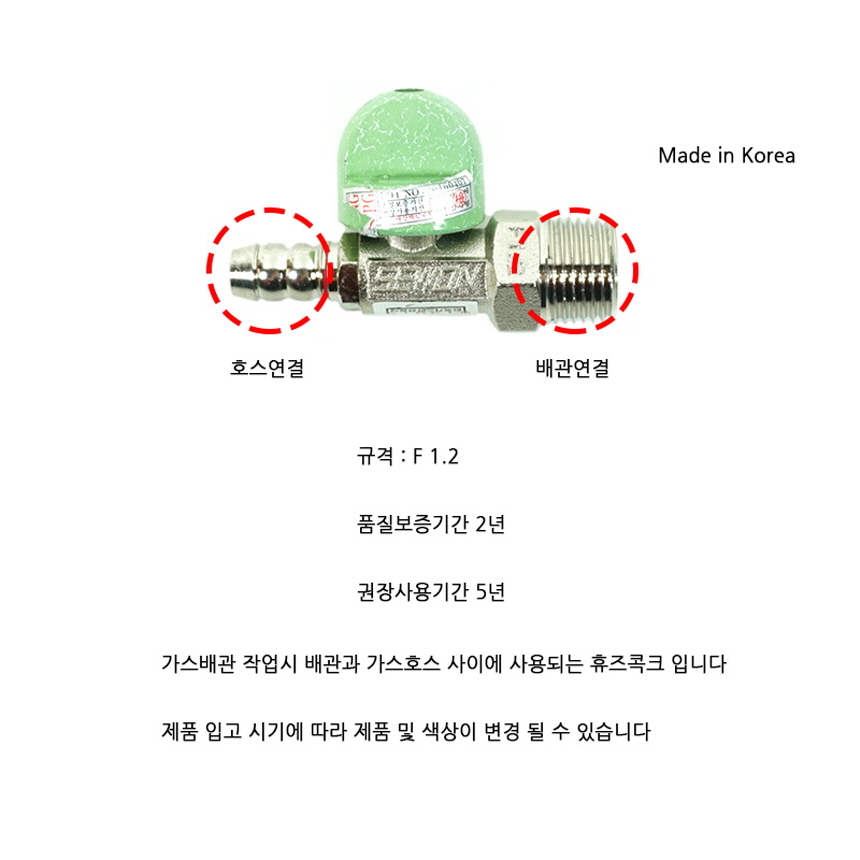

퓨즈콕



1. 퓨즈콕의 구조

1. 가스유로를 볼로 개폐하고, 과류차단 안전기구(호스가 빠지거나 절단되어 규정량 이상의 가스가 흐르면 가스를 차단하는 안전장치)가 부착된 것
2. 배관과 호스, 호스와 호스, 배관과 배관, 배관과 커플러를 연결하는 구조
3. 콕의 핸들의 회전 각도를 90도나 180도로 규제하는 스토퍼를 갖추어야 함



2. 퓨즈콕의 설치

 가스사용시설에는 연소기 각각에 퓨즈콕 등을 설치한다. 다만 연소기가 배관(가스용금속플렉시블호스 포함)에 연결된 경우 또는 가스소비량이 19400kcal/h를 초과하거나 사용압력이 3.3kPa을 초과하는 연소기가 연결된 배관에는 배관용 밸브를 설치할 수 있다.



3. 퓨즈콕의 원리

1. 볼밸브는 핸들을 돌리면 스핀들에 접속된 볼이 좌우로 90도 회전하면서 가스통로를 열고 닫는 것
2. 볼모양의 디스크와 밸브몸통에 끼워져 있는 링 모양의 밸브시트 구면이 맞물려 기밀 유지

4. 퓨즈콕의 종류

• F1.2 : 최대 가스사용량 1.2 ㎥/h, 일반 가정용 가스레인지
• F2.1 : 최대 가스사용량 2.1 ㎥/h, 가스오븐레인지
• F2.5 : 최대 가스사용량 2.5 ㎥/h, 영업용 가스레인지
• F3.6 : 최대 가스사용량 2.5 ㎥/h, 영업용 가스레인지

출처 : http://www.xn--3e0bmoh89coec.kr/shop/item.php?it_id=1556080559
